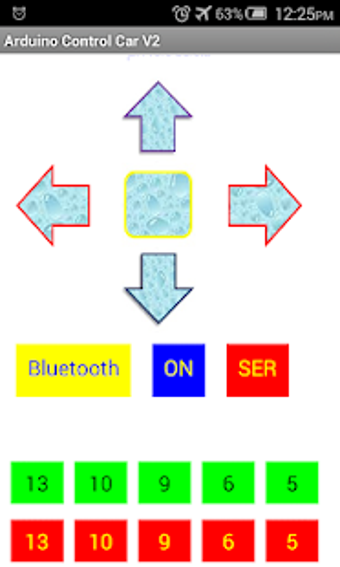

Arduino Control Car V2 for Android

Control via Bluetooth de su carro Arduino (El Profe Garcia)

/* Arduino Control Car V2 By: El Profe Garcia

ARDUINO L293D(Puente H)

5 10

6 15

9 7

10 2

5V 1, 9, 16

GND 4, 5, 12, 13

El motor 1 se conecta a los pines 3 y 6 del Puente H

El motor 2 se conecta a los pines 11 y 14 del Puente H

La fuente de alimentacion de los Motores se conecta a tierra y

el positivo al pin 8 del puennte H.

Conexion del Modulo Bluetooth HC-06 y el Arduino

ARDUINO Bluetooth HC-06

0 (RX) TX

1 (TX) RX

5V VCC

GND GND

!!Cuidado!! Las conexiones de TX y RX al modulo Bluetooth deben estar desconectadas

en el momento que se realiza la carga del codigo (Sketch) al Arduino.

Conexion Sensor Ultrasonido HC-SR04

ARDUINO Ultrasonido HC-SR04

2 Echo

3 Trig

5V VCC

GND Gnd

Conexion Servo SG90

ARDUINO Ultrasonido HC-SR04

11 Signal

5V VCC

GND Gnd

*/
