PCB Creator para Windows

Diseña fácilmente placas de circuito impreso de 2 a 4 capas con hasta 1000 pines. PCB Creator se basa en software profesional de diseño de PCB y es muy fácil de usar. Tendrás tu circuito diseñado y listo para la fabricación en poco tiempo. Primero, crea tu esquema en el diseñador de esquemas fácil de usar. Elige entre una gran biblioteca de piezas y huellas para obtener exactamente lo que necesitas. Luego, convierte a PCB para completar el diseño con trazas y texto. Después de convertir el esquema a diseño de PCB, coloca el contorno de la placa y organiza los componentes. Luego, utiliza la colocación por lista para chips/conectores y la colocación automática para otros componentes para obtener un resultado aceptable en unos minutos y comienza a enrutar.

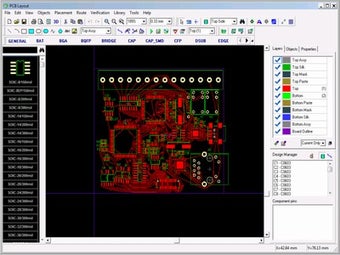

El software PCB Creator incluye 2 enrutadores automáticos (basados en forma y en cuadrícula). El enrutador de forma puede enrutar diseños complejos con componentes SMD, así como placas de una sola capa. El enrutador de cuadrícula también puede hacer placas de una sola capa con cables de puente. Con la interfaz Specctra DSN/SES puedes utilizar un enrutador autoroute externo basado en forma o topológico. Las herramientas de enrutamiento manual inteligentes te permiten crear y editar trazas a 90, 45 grados o sin ninguna limitación. Se admiten trazas curvas. Se pueden utilizar vías pasantes, ciegas o enterradas en el enrutamiento automático y manual. El tamaño de la placa no está limitado. Un potente sistema de vertido de cobre puede ayudar a reducir tus costos de fabricación al minimizar la cantidad de solución de grabado requerida. Para usarlo, solo tienes que insertar un área de cobre en tu placa en el programa de diseño de PCB y cualquier pad o traza dentro del área seleccionada será automáticamente rodeado con un espacio del tamaño deseado. Usando el vertido de cobre también puedes crear planos y conectarlos a pads y vías (se admiten diferentes tipos térmicos). Los módulos de diseño de esquemas y PCB tienen una serie de características de verificación que ayudan a controlar la precisión del proyecto en diferentes etapas de diseño: La función DRC muestra posibles errores en las conexiones de pines del esquema utilizando reglas definidas y te permite corregir errores paso a paso.

Limitaciones de la versión gratuita: Exportación de archivos restringida al tipo de archivo .BAC, diseño de 2 a 4 capas con hasta 1000 pines.
