JumboCAD EDA para Windows

Algunos CAD contienen demasiadas teclas de acceso rápido y son difíciles de memorizar. JumboCAD EDA utiliza solo unas pocas teclas de acceso rápido. Puedes rotar, eliminar, dibujar cables, deshacer y rehacer rápidamente. También puedes alternar el modo PAN ON/OFF con "F1". Esto es extremadamente útil durante tu acercamiento o alejamiento mientras mueves una parte o dibujas un cable hacia y desde una ubicación lejana.

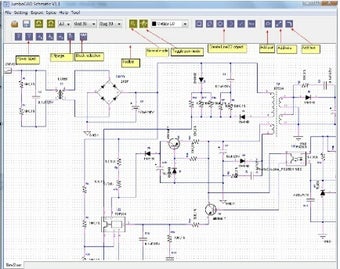

Con la captura de esquemas, puedes crear tu diagrama de circuito rápidamente. Puedes colocar partes, mover partes, colocar cables simplemente moviendo y arrastrando el ratón. Acércate y aléjate con la rueda del ratón. Puedes simular tu circuito electrónico en cualquier momento. El visor de simulación integrado consiste en paneles de osciloscopio potentes y fáciles de usar que te permiten ver y analizar formas de onda más fácilmente que otros software de simulación. Puedes ver el voltaje, la corriente, la respuesta de frecuencia, la ganancia y la fase. También puedes ver la hoja de datos de una parte, rotar, voltear y reemplazar una parte.

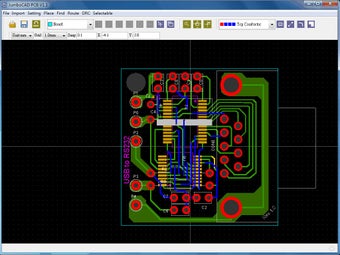

Con el diseñador de PCB, puedes crear tu diseño de PCB de manera fácil y rápida. Puedes comenzar tu diseño de layout importando el archivo de lista de redes generado a partir de la captura de esquemas. O puedes añadir partes, colocar partes, mover partes, dibujar trazas utilizando el método sobre la marcha. El diseñador de PCB de JumboCAD admite unidades en "mil" o "mm". El valor de ajuste puede ser cualquier valor. Puede trabajar hasta 16 capas conductivas (pero Inner1-Inner13 es solo para fines de evaluación, aún no han sido probadas). Otras características incluyen la generación de archivos Gerber, generación de archivos de taladro NC y de gráfico NC, y verificación de reglas de diseño (DRC). También puedes ver la hoja de datos de una parte, rotar, colocar en la parte inferior y colocar en la parte superior.
