Descripción del desarrollador

By CAD Systems

Compilar y organizar archivos de forma de AutoCAD.

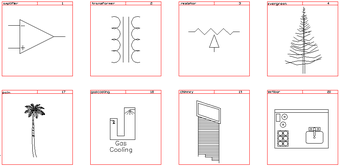

Acad2Shapes es un compilador y organizador para AutoCAD. El archivo ShapesTemplate.dxf contiene 255 cajas, una para cada forma. El software tiene una función para crear un archivo dxf vacío a partir de esta plantilla. En el ejemplo a continuación, guardaste el archivo dxf vacío como MyShapes.dxf. Luego puedes usar tu software AutoCAD para añadir formas en las cajas individuales utilizando comandos ordinarios de AutoCAD como LINE, CIRCLE, ARC, PLINE, POLYLINE, ELLIPSE, ¡e incluso TEXT!

Se proporcionan funciones Lisp para hacer zoom en la caja de la forma y definir el punto de inserción. También puedes colocar el nombre de la forma en la caja de la forma.

Haz zoom en la caja de la forma que deseas crear utilizando el comando lisp zbox.

Establece Snap On a un valor de 1. El tamaño de la cuadrícula es de 100 x 100. Esto creará formas precisas a una resolución de .01 pulgadas si la forma se inserta a una altura de una pulgada!

Crea tu forma utilizando LINES, ARCS, CIRCLES, ELLIPSES, POLYLINES, Y PLINES (LWPOLYLINES), ¡y TEXT!

NOTA: La variable del sistema PELLIPSE debe estar configurada en 1 antes de crear la ELLIPSE. NOTA: Al ingresar TEXT, debes usar la fuente de texto estándar de AutoCAD para un registro y espaciado adecuados con la caja de la forma.

USANDO GEOMETRÍA DE OTRO DIBUJO

Abre otro dibujo. Copia las entidades del dibujo a la portapapeles utilizando el comando COPYCLIP. Luego PASTECLIP en la caja de la forma.

Los bloques pueden ser copiados a la caja de la forma, pero los bloques DEBEN SER EXPLOTADOS al guardar el archivo DXF. Explotar los bloques permitirá que Acad2Shapes reconozca sus entidades soportadas en el archivo DXF.

NOTA: ¡Acad2Shapes ajustará los puntos de inicio y fin de las entidades copiadas en la cuadrícula de la caja de la forma!

PUNTO DE INSERCIÓNPor defecto, el punto de inserción de la forma está en la esquina inferior izquierda de la caja de la forma. Si deseas especificar tu punto de inserción personalizado, ingresa un PUNTO donde deseas que se cree el punto de inserción.
