RF & Microwave Toolbox lite para Android

Herramienta de electrónica de alta frecuencia para ingenieros de microondas, profesionales de RF, técnicos de EMC, radioaficionados, estudiantes, astrónomos y aficionados a la electrónica.

LIKE y compártanos:

Facebook: www.facebook.com/androiddesignnl

Google+: http://gplus.to/androiddesignnl

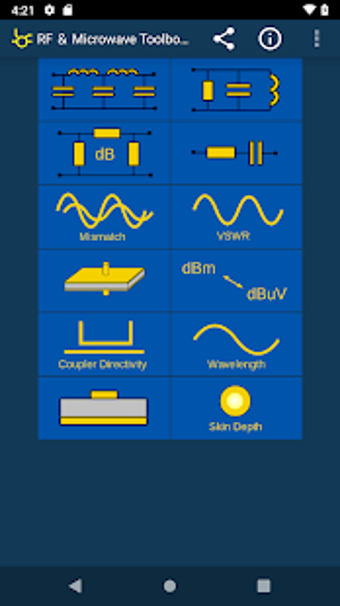

Esta versión ligera incluye las siguientes herramientas:

1) Atenuador PI y T

2) Reflectómetro (VSWR, Pérdida de retorno)

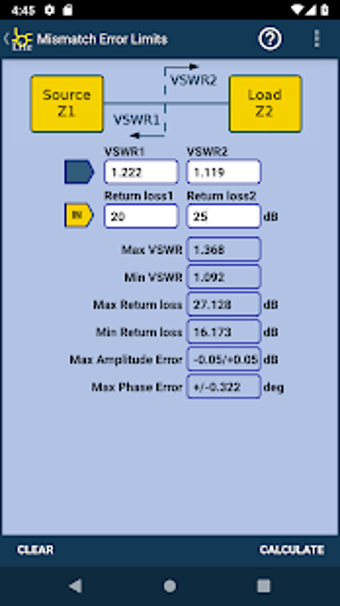

3) Límites de error de desajuste (VSWR, Pérdida de retorno)

4) Impedancia/resonancia LCR en paralelo

5) Impedancia del condensador

6) Filtro pasa-bajos

7) Calculadora de placas de condensadores

8) Convertidor de potencia y voltaje

9) Calculadora de directividad de acopladores.

10) Calculadora de longitud de onda

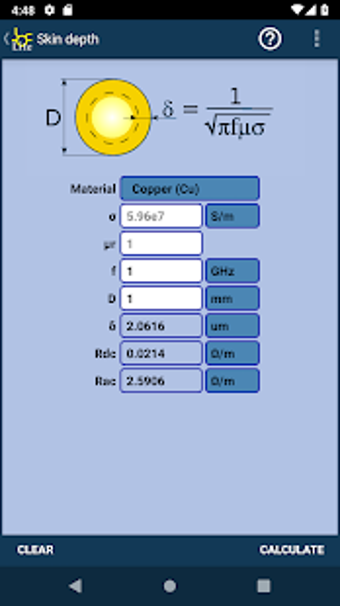

11) Profundidad de piel (resistencia DC y AC)

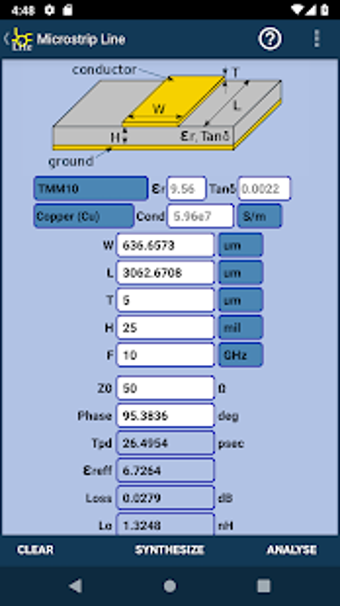

12) Calculadora de línea microstrip

Las herramientas en la versión completa incluyen;

1) Suelo de ruido (Kelvin, dBm)

2) Cascada de amplificadores (NF, Ganancia, P1db, OIP2, OIP3)

3) Ecuación de radar (pérdida de ruta de 2 vías)

4) Ecuación de radio (pérdida de ruta de 1 vía)

5) Convertidor de potencia y voltaje (W, dBm, V, dBV)

6) Convertidor de intensidad de campo y densidad de potencia (W/m2, V/m, A/m, Tesla, Gauss, dBm, W)

7) Límites de error de desajuste (VSWR, Pérdida de retorno)

8) Reflectómetro (VSWR, Pérdida de retorno)

9) Doblado en inglete

10) Divisores y acopladores (Wilkinson, Rat race, Branchline, microstrip y lumped)

11) Atenuador PI y T balanceado y no balanceado

12) Profundidad de piel (resistencia DC y AC)

13) Calculadora de trazas de PCB (impedancia/dimensiones)

- Microstrip

- Stripline

- Guía de onda coplanar

- Microstrip acoplado

- Stripline acoplado

14) Rechazo de imagen (desbalance de amplitud y fase)

15) Armónicos de mezclador (conversión ascendente y descendente)

16) Antena helicoidal

17) Pico a RMS (pico, RMS, promedio, CF)

18) Inductancia de inductor de núcleo de aire

19) Condensador de placas paralelas

20) Atenuador PI, T y L

21) Ley de Ohm

22) Impedancia/resonancia LCR en paralelo

23) Impedancia/resonancia LCR en serie

24) Impedancia de inductor

25) Impedancia de capacitancia

26) Temperatura de la antena (Kelvin)

27) Calculadora de sección transversal de radar (RCS) (Esfera, Cilindro, placa plana, esquinas, dBsm)

28) Método Y-Factor de figura de ruido

29) EMC (EIRP, ERP, dBV/m)

30) Convertidor de figura de ruido (dB, lineal, Kelvin)

31) Designaciones de bandas de frecuencia (banda de radar IEEE, banda de radar militar, banda de radio, satélite, banda de guía de onda)

32) Código de color de resistores (búsqueda inversa, de 3 a 6 bandas)

33) Diseño de filtros (Butterworth, Chebyshev, prototipo):

- Pasa-bajos

- Filtro pasa-altos

- Pasa-banda

- Filtro de parada de banda

34) -Diseño de filtros (microstrip, stripline):

- Intercambio de circuitos

- Identidades de Kuroda

- Líneas de circuito en serie y paralelo

- Circuitos de líneas acopladas

- Impedancia escalonada

35) Calculadora de ancho de traza y separación de PCB

36) Cálculos de componentes en serie y en paralelo (R, L y C).

37) Cálculos inversos de resistores en serie y en paralelo.

38) Calculadora de código de color de inductores.

39) Calculadora de carga de condensadores.

40) Calculadora de resistores LED.

41) Calculadora de divisores de voltaje.

42) Calculadora de resistores de película delgada (con y sin trim)

43) Calculadora de amplificadores operacionales

44) Calculadora de balun lumped

45) Calculadora de longitud de onda

46) Calculadora de adaptación de red L

47) Calculadora de conversión LCR en paralelo - serie

48) Calculadora de adaptación de red PI y T

49) Calculadora de línea coaxial

50) Calculadora de par trenzado

51) Calculadora de equivalencias lumped-distributed

52) Calculadora de Fresnel

53) Calculadora de carga de inductores.

54) Calculadora de temperatura de disipadores de calor

55) Calculadora de vía térmica

56) Calculadora de directividad de acopladores

57) Calculadora de resonancia de cavidad

58) Calculadora de código SMD de resistores

59) Calculadora de guía de onda

60) Calculadora de desplazador de fase lumped

61) Transformadores de adaptación de impedancia de sección en serie

- Transformador de sección en serie

- Transformador de cuarto de onda

- Transformador Bramham (12ª onda)

- Transformador Regier

62) Calculadora de suma de potencia (dBm)

63) Calculadora de PA Doherty

64) Calculadora de PA Doherty de tres vías novedosa

65) Calculadora de PA Doherty de tres vías convencional

66) Calculadora de guía de onda circular
