PV3D for AutoCAD 2013 para Windows

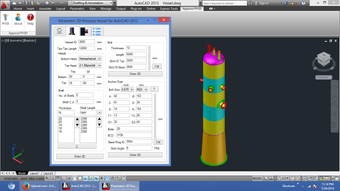

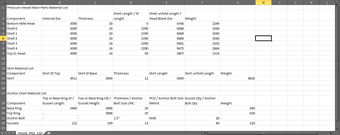

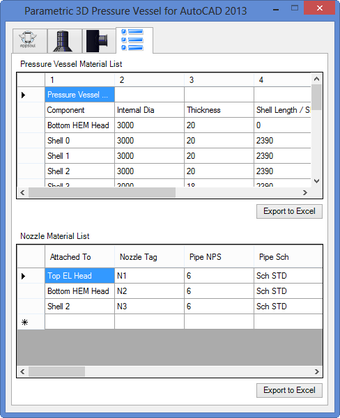

PV3D es una herramienta de AutoCAD desarrollada por Appsoul Studio. Se utiliza para desarrollar un modelo 3D de un recipiente a presión utilizando parámetros de entrada. Genera un modelo 3D preciso y se puede usar para crear Vista de Elevación y Vista de Planta para el Dibujo de Disposición General. También genera la Lista de Materiales para el recipiente y las boquillas. Estos se pueden exportar a un archivo csv de Excel.

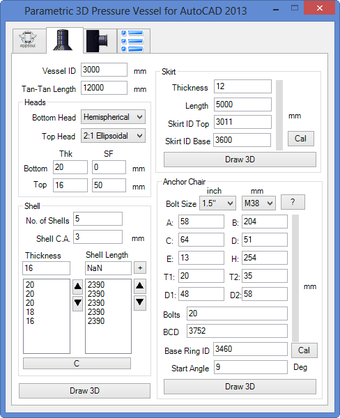

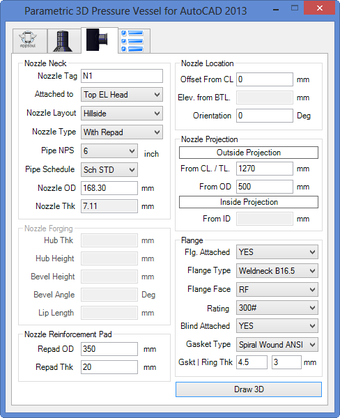

Características de PV3D v1.0: 01) Crea Cabeza Elipsoidal 2:1 y Cabeza Hemisférica 02) Crea cualquier número de tramos de carcasa cilíndrica 03) Crea falda cónica o cilíndrica 04) Crea silla de anclaje de falda según las Prácticas de la Industria de Procesos PIP VEFV1108 o el usuario puede ingresar dimensiones personalizadas 05) Crea Cuellos de Boquilla utilizando tubería estándar o fabricados a partir de placa. 06) Crea boquillas radiales con o sin almohadilla de refuerzo en tramos de carcasa a cualquier elevación u orientación 07) Crea boquillas desfasadas o en ladera con o sin almohadilla de refuerzo en las Cabezas en cualquier orientación. 08) Añade bridas de soldadura ASME B16.5, de deslizamiento, de larga soldadura y ciegas a cualquier boquilla de hasta 24 pulgadas de tamaño. 09) Añade bridas de soldadura y ciegas ASME B16.47 Serie A o Serie B a cualquier boquilla mayor de 24 pulgadas de tamaño hasta 60 pulgadas. 10) Añade Juntas Espirales ANSI o Juntas Planas CAF ANSI para bridas ASME B16.5 11) Añade Juntas Espirales ANSI para bridas ASME B16.47 Serie A 12) Añade Juntas Espirales ANSI o Juntas Planas CAF ANSI para bridas ASME B16.47 Serie B 13) Calcula el peso de los componentes principales del recipiente a presión (Cabezas, carcasas, falda) 14) Calcula el peso del conjunto de boquillas para cada boquilla (Cuello de Boquilla, Almohadilla de Refuerzo, brida, brida ciega, junta, tornillos y tuercas de brida) 15) Calcula el Diámetro del Tamaño de la Cabeza en Blanco y la longitud de desarrollo o desplegado de la Carcasa 16) Crea la Lista de Materiales (BOM) para los componentes principales del Recipiente y las Boquillas.
