Psychrometric Chart + Duct Calculator para Windows

Name: Psychrometric Chart + Duct Calculator
Rating: 4 (1 reviews)
Author: Yaode Yang

Por Yaode Yang
Versión de prueba
Calificación del usuario

Descargar ahora

¿Has usado Psychrometric Chart + Duct Calculator para Windows? Comparte tu experiencia y ayuda a otros usuarios.

Descripción del desarrollador

By Yaode Yang

Realizar cálculos de flujo en conductos de aire y líquido.

Una herramienta conveniente, precisa y potente para ingenieros de HVAC&R. Este gráfico psicrométrico utiliza ecuaciones de ASHRAE en la región de temperatura y presión normales y es perfectamente consistente con todos los gráficos de ASHRAE de No.1~7 (Unidades SI) y No.1~5 (Unidades IP).Prueba funcional completa, actualización gratuita.Soporte tanto para unidades métricas (SI) como para unidades inglesas (IP). Función de guardar y cargar datos para cada cuadrícula de entrada de datos, todos los datos de entrada se pueden guardar para cargar la próxima vez que se inicie el programa.

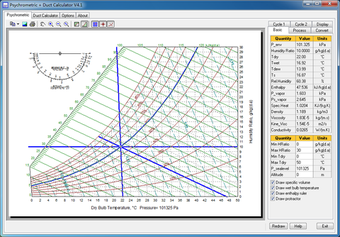

Gráfico psicrométrico:1. Utiliza la ecuación IAPWS-IF97 para calcular las propiedades del agua/vapor y trata el aire húmedo como un gas real para una alta precisión;2. El rango del eje de temperatura de bulbo seco y la relación de humedad se puede cambiar fácilmente, la generación del gráfico es automática y rápida;3. Dibuja un transportador para la relación entalpía-humedad y calor sensible-total;4. Captura de puntos del ratón, ajuste y cálculo, salida de información del punto y muchas propiedades del aire;5. Soporte para estilo normal y oriental (China);6. Ajuste de cuadrícula del gráfico, líneas de parámetros constantes asistidas a través del punto del cursor, desplazamiento con el botón central y zoom con la rueda del ratón para una operación conveniente del gráfico;7. Muchas gestiones de puntos de proceso, incluyendo selección de punto, cuadrícula de entrada de datos, selección de definición de punto, añadir, insertar, reducir, eliminar, mover hacia arriba y hacia abajo, abrir y guardar lista de puntos;8. Interfaz conveniente para calcular puntos de proceso y mezcla;9. Cálculo de reciclaje una y dos veces;10. Cálculo de conversión de estado de punto, y proporciona advertencias y mensajes de error, salida de información del punto si el estado del punto es correcto;11. Soporte para configuración y gestión de trazado/visualización del gráfico;12. El gráfico se puede imprimir fácilmente, copiar al portapapeles en formato bmp y wmf, y exportar como bmp, jpg, wmf o emf.

Calculadora de conductos1. Calcular ductos de aire/líquido y sección transversal redonda/rectangular;2. Calcular la resistencia al flujo del conducto, el intercambio de calor ambiental y el efecto adiabático.Nota: El coeficiente exterior de transferencia de calor suele ser de 3 a 10, >10 cuando hay viento.
