JT Assistant APK para Android

OPEN CASCADE JT Assistant para Android es un visor offline para archivos en formato JT, un formato de archivo ligero, flexible y de alto rendimiento, enfocado en la industria, destinado a la representación de productos 3D, desarrollado por Siemens PLM Software. Los archivos JT pueden contener ensamblajes de escala industrial (hasta 100 000 piezas).

JT Assistant maneja mallas JT y soporta carga tardía, técnicas de filtrado de tamaño y visibilidad basadas en CPU para optimizar la cantidad de datos cargados y visualizados, así como la gestión del nivel de detalle (LOD).

Si desea utilizar esta tecnología para el desarrollo de soluciones personalizadas para su negocio, contáctenos en: http://www.opencascade.com/contact

Datos JT soportados

Las versiones de archivos JT 8.0 - 9.5 son actualmente compatibles. Se visualizan los datos de teselación y la estructura del ensamblaje. Se admiten ensamblajes monolíticos y no monolíticos.

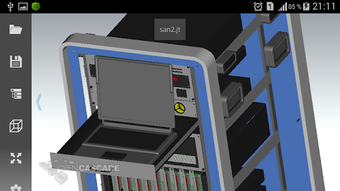

La estructura del ensamblaje del modelo se puede navegar a través del navegador de árbol, mostrando los nombres de las piezas y sus instancias en el ensamblaje (si están disponibles). Los componentes del ensamblaje se pueden ocultar o mostrar según sea necesario para inspeccionar el modelo.

Se incluyen algunos archivos JT de muestra con JT Assistant. Puede encontrar más ejemplos en el sitio web de Siemens PLM, en la página de JT2Go, o en el sitio web de GrabCAD.

Operaciones comunes

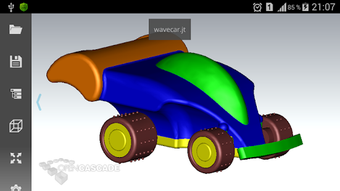

JT Assistant para Android está optimizado para dispositivos con pantalla táctil multi-toque y proporciona una manipulación intuitiva de la vista 3D mediante gestos con los dedos.

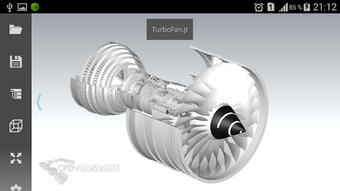

El visor soporta representaciones de geometría de piezas de múltiples resoluciones, así como visualización y selección optimizadas que involucran gestión dinámica de LOD, eliminación de frustum y técnicas de eliminación de tamaño.

La barra de herramientas izquierda proporciona botones para ajustar el modelo a la ventana y elegir vistas estándar. El submenú de configuración proporciona acceso a opciones del visor y de la aplicación, así como a la información del modelo.

Los archivos se pueden abrir desde el almacenamiento local (memoria interna o tarjeta SD). JT Assistant se integra con Android para que las aplicaciones que admiten asociaciones de archivos lo inicien para abrir archivos JT. Por ejemplo, puede abrir un archivo JT enviado por correo simplemente haciendo clic en el archivo adjunto en el cliente de correo.

El cuadro de diálogo de guardar archivo permite guardar la imagen actual del modelo en formato PNG. Si se selecciona el directorio de destino Correo, el cliente de correo se iniciará automáticamente con el archivo guardado como adjunto.

Plataformas soportadas

JT Assistant ha sido probado en una variedad de tabletas y teléfonos inteligentes de gama media modernos. Tenga en cuenta que solo admite orientación de pantalla en modo horizontal y esto podría ser inconveniente en teléfonos.

La aplicación requiere OpenGL ES 3.0+ o OpenGL ES 2.0 con la extensión GL_OES_element_index_uint.

Limitaciones

Esta es la primera versión de JT Assistant y tiene las siguientes limitaciones:

- Se admiten actualmente las versiones de archivos JT 8.0 - 9.5;

- solo se visualizan los datos teselados (la geometría BRep, los datos PMI y los atributos se ignoran);

- no hay soporte para exportar a formato JT;

- no está completamente optimizado para el rendimiento y dispositivos con tamaño de pantalla pequeño.

Esto se mejorará en futuras versiones.

Dependiendo del dispositivo, abrir archivos grandes puede llevar tiempo. Los dispositivos con procesadores gráficos de bajo rendimiento podrían ser lentos al mostrar modelos grandes. Para escenas que consisten en varios millones de triángulos, el sistema puede cerrar la aplicación sin previo aviso debido a problemas con la GPU.

Vea más en http://www.opencascade.com/content/jt-assistant

Comentarios

Agradecemos sus comentarios en Google Play o en nuestro Foro de Usuarios en http://www.opencascade.com/forums/applications
