Un Ductulator - un programa de cálculos de dimensionamiento de conductos para Android OS, está especialmente diseñado por un ingeniero profesional para reemplazar el convencional ductulator de mano. Es mucho más que un simple Ductulator.
Aspectos destacados:

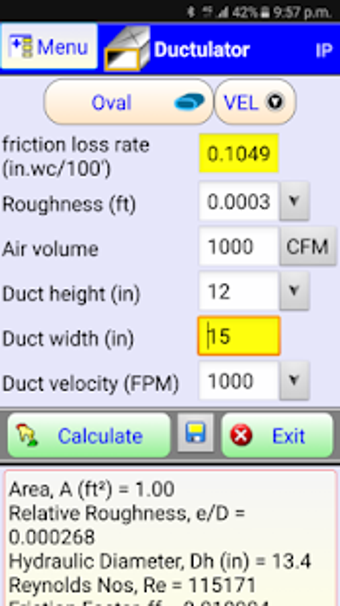

- Dimensionamiento de conductos para formas Rectangulares, Redondas u Ovaladas con 3+1 métodos de dimensionamiento comunes (es decir, fricción igual, velocidad, por dimensiones del conducto + encontrar flujo de aire). Se incluyen resultados detallados como presión de velocidad, diámetro hidráulico, número de Reynolds, factor de fricción, rugosidad relativa y área de flujo.
- Los tamaños de conductos Rectangulares y Ovalados se obtienen mediante un método de algoritmo de iteración directa, es decir, no se convierten de tamaño de conducto redondo.
- tú tienes el control; control total y exacto sobre los parámetros de entrada, es decir, no hay método de entrada tipo barra deslizante que pueda ser difícil de controlar para números de entrada exactos. Campos de entrada distintos (blanco) y salida (amarillo).
- selección de diferentes materiales de conducto (Acero galvanizado, Espiral, Aluminio, Acero al carbono, PVC, Tablero de conducto, Revestimiento de conducto, Conducto flexible y Hormigón).
- encontrar la tasa de pérdida ficticia del conducto mediante el método de Dimensiones del Conducto (herramienta de diseño útil para conductos existentes).
- encontrar el flujo de aire para un tamaño de conducto dado (herramienta de diseño útil para conductos existentes).

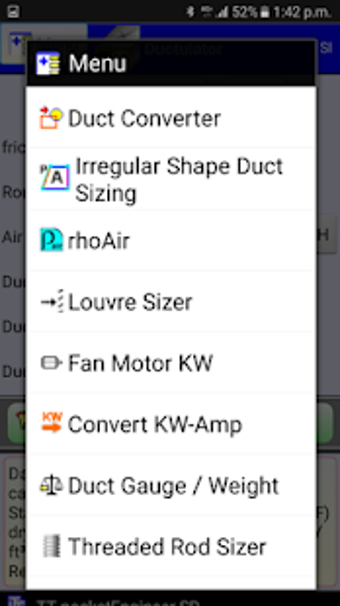

- Duct Converter incorporado, rhoAIR, Louvre Sizer, Fan Motor kW, Convertir KW-Amp, peso/gauge del conducto, dimensionamiento de soporte de varilla roscada, visor de archivos txt, ¡Hola! Condensación.

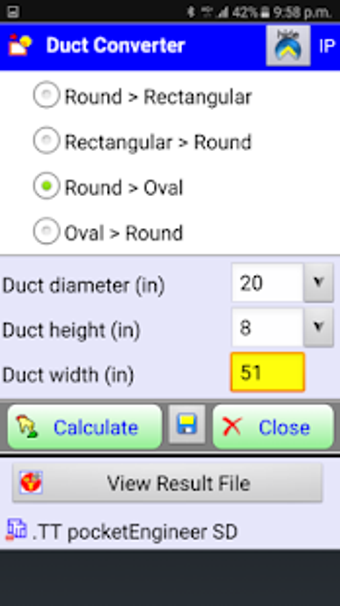

- módulo de conversor de conductos para convertir tamaños de conductos entre redondo, rectangular y ovalado.

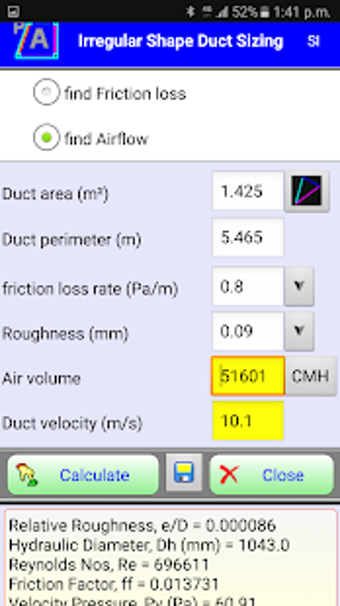

- módulo de dimensionamiento de conductos de forma irregular con constructor de formas poligonales incorporado.
- módulo rhoAIR para encontrar la densidad del aire y otras propiedades psicométricas del aire en el punto de estado.
- módulo Louvre Sizer para dimensionar la apertura de louvre requerida para la apertura estructural.
- módulo Fan Motor kW para calcular el consumo de energía eléctrica.
- módulo Convertir KW-Amp para convertir KW eléctricos - Amp, y calcular KVA.
- módulo de peso/gauge del conducto para encontrar el peso del conducto, perímetro y área de superficie para conductos rectangulares, redondos y ovalados con selecciones de gauge de conducto incorporadas (conducto de acero galvanizado, acero inoxidable y conducto de aluminio).
- módulo de dimensionamiento de varilla roscada para dimensionar y seleccionar varilla de soporte roscada con una serie de tamaños de varilla métrica-inglés incorporada, calculadora de tensión y calculadora de carga máxima.
- módulo ¡Hola! Condensación para calcular la condensación superficial, el valor U y la ganancia de calor con selecciones de materiales de construcción y película de aire incorporadas.
- módulo visor de archivos txt para ver y editar resultados guardados.
- configuración de unidades SI e IP.
- función de guardar resultados.
Para más detalles y ejemplos, consulta https://sites.google.com/view/pocketengineer/android-os/aductulator-and
