Gas Pipe Sizing Calculator para Android

Un estudio realizado por el equipo de soporte técnico de Worcester Bosch Group encontró que la causa más común de un problema de instalación de calderas era el uso de tuberías de gas de tamaño incorrecto. Al instalar una nueva caldera, a menudo las tuberías existentes deben ser reemplazadas por otras más grandes debido al aumento de la potencia. Las tuberías más pequeñas significarán que la caldera funcione a una potencia más baja y pueden causar un aumento en los niveles de monóxido de carbono.

El Calculador de Tamaño de Tuberías de Gas es una aplicación extremadamente fácil de usar que te ayudará a seleccionar el tamaño adecuado de tuberías para instalaciones utilizando tuberías de cobre (hasta 108 mm), acero (hasta 300 mm) y PE (hasta 315 mm) de secciones de hasta 250 m (820 pies) de longitud.

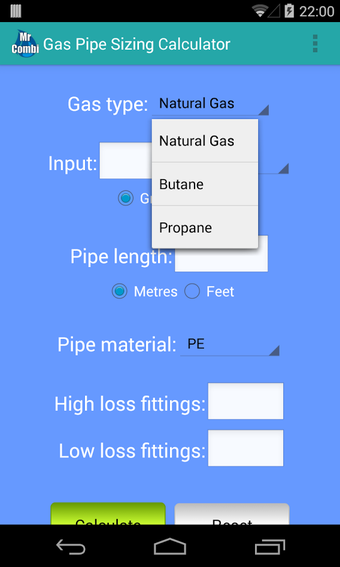

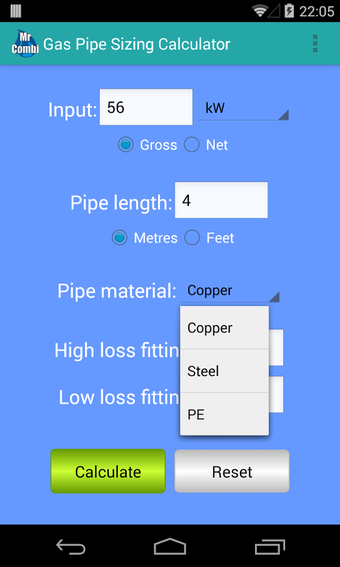

Para realizar un cálculo, simplemente selecciona el tipo de gas, introduce la entrada de calor del aparato, introduce la longitud de la tubería, el número de accesorios de alta o baja pérdida (se proporciona orientación en la aplicación), selecciona el tipo de tubería y luego presiona el botón 'Calcular'.

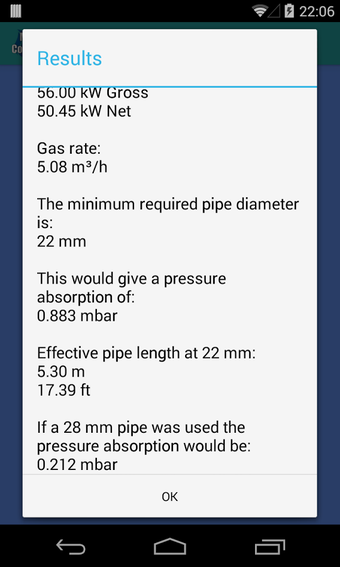

Los resultados mostrarán la longitud total equivalente, el diámetro mínimo de la tubería (métrico) que debe utilizarse y la caída de presión para esa sección de tubería.

Para múltiples aparatos, cada sección debe ser calculada por separado y las entradas en kW de los aparatos en cada sección sumadas para cada cálculo.

La caída de presión máxima de cada aparato al medidor no debe ser superior a 1 mbar para gas natural o 2.5 mbar para butano o propano. Sumar todas las caídas utilizando los diámetros mínimos de tubería puede causar que se exceda este límite. Siempre que sea posible, los resultados también calcularán la caída si se selecciona el siguiente diámetro de tubería más grande en una sección, esto debería ayudar a garantizar que se utilicen los tamaños correctos en todo el circuito.

Por favor, ten en cuenta: Esta aplicación está diseñada principalmente para el Reino Unido, por lo que solo admite tamaños de tuberías métricas.
