La protección contra incendios con gas es un término que describe el uso de gases inertes y agentes químicos para extinguir un fuego. También se llama supresión de incendios con agentes limpios. Estos agentes están regulados por la Asociación Nacional de Protección contra Incendios (NFPA) en el estándar para sistemas de extinción de incendios con agentes limpios - NFPA 2001 en los EE. UU., con diferentes estándares y regulaciones en otras partes del mundo. El sistema típicamente consiste en el agente, contenedores de almacenamiento del agente, válvulas de liberación del agente, detectores de incendios, sistema de detección de incendios (panel de control de cableado, señalización de activación), tuberías de entrega del agente y boquillas de dispersión del agente. Menos típicamente, el agente puede ser entregado mediante generadores de gas propulsor sólido que producen gas inerte o químicamente activo.
Supresión de incendios para Aplicación
1. FM-200 = HFC-227ea, Heptafluoropropano, CF3CHFCF3
2. NOVEC-1230 = FK-5-1-12, Dodecafluoro-2-methylpentan-3-one, CF3CF2C(O)CF(CF3)2
3. CO2 ALTA PRESIÓN
4. FE-13 = HFC-23, Trifluorometano, CHF3
5. Diseño de Gas Inerte
IG-01= (ARGÓN) = ARGÓN (100%)
IG-55 = NITRÓGENO (50%) + ARGÓN (50%)
IG-100 (NITRÓGENO) = NITRÓGENO (100%)
IG-541 (INERGEN) = NITRÓGENO (52%) + ARGÓN (40%) + CO2 (8%)
Los sistemas de extinción de incendios con agentes limpios son utilizados por y bajo la guía de aquellos encargados de comprar, diseñar, instalar, probar, inspeccionar, aprobar, listar, operar y mantener sistemas de extinción de agentes limpios diseñados o pre-diseñados, para que dicho equipo funcione como se pretende a lo largo de su vida.
Descargar Manual de Diseño de Protección contra Incendios con Gas Enlace
https://drive.google.com/open?id=0BxaWWGlfYY6NXzFLcjlrQmxRTHM

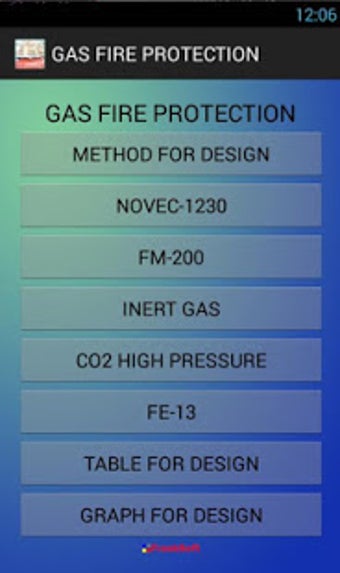

APLICACIÓN DE FUNCIÓN TRABAJO 121 FUNCIÓN
APLICACIÓN DE FUNCIÓN
1. MÉTODO PARA DISEÑO
2. NOVEC-1230
3. FM-200
4. GAS INERTE
5. CO2 ALTA PRESIÓN
6. FE-13
7. TABLA PARA DISEÑO
8. GRÁFICO PARA DISEÑO
MÉTODO PARA DISEÑO
1. DISEÑO CLASIFICADO DE NOVEC-1230
2. DISEÑO CLASIFICADO DE FM-200
3. DISEÑO CLASIFICADO DE FE-13
4. DISEÑO CLASIFICADO DE GAS INERTE
5. DISEÑO CLASIFICADO DE CO2
6. DIAGRAMA DE OPERACIÓN FM-200, NOVEC-1230 & FE-13
7. DIAGRAMA ESQUEMÁTICO
8. CONTACTO

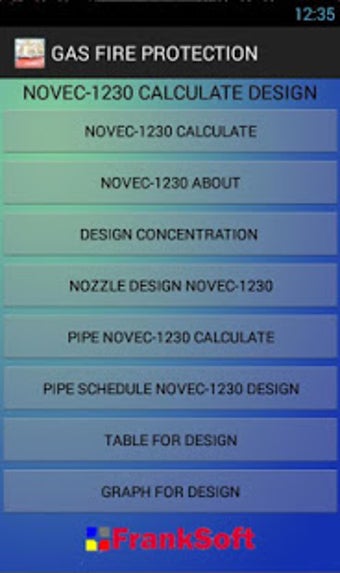

NOVEC-1230
1. CÁLCULO NOVEC-1230
2. ACERCA DE NOVEC-1230
3. CONCENTRACIÓN DE DISEÑO
4. DISEÑO DE BOQUILLA NOVEC-1230
5. CÁLCULO DE TUBERÍA NOVEC-1230
6. HORARIO DE TUBERÍA NOVEC-1230
7. TABLA PARA DISEÑO
8. GRÁFICO PARA DISEÑO

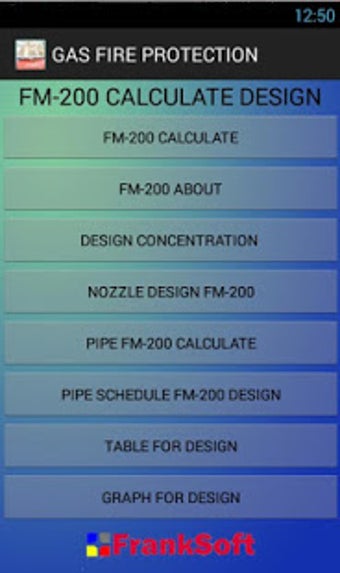

FM-200
1. CÁLCULO FM-200
2. ACERCA DE FM-200
3. CONCENTRACIÓN DE DISEÑO
4. DISEÑO DE BOQUILLA FM-200
5. CÁLCULO DE TUBERÍA FM-200
6. HORARIO DE TUBERÍA FM-200
7. TABLA PARA DISEÑO
8. GRÁFICO PARA DISEÑO

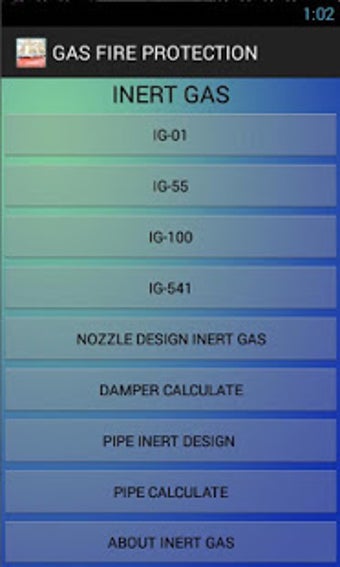

GAS INERTE
