Detalles clave de Electric Circuit Studio
- Esta es una versión gratuita, que contiene anuncios.
- Última actualización el
- Ha habido 3 actualizaciones
- Estado de análisis de virus:
Limpio (es muy probable que este programa de software esté limpio)
Descripción del desarrollador
Esta es una versión gratuita, que contiene anuncios. La versión "PRO" sin anuncios se llama "ECStudio". La documentación completa está disponible en ecstudiosystems.com/help
Ahí puedes ver que las etiquetas (cajas con borde gris) se pueden mover y los interruptores se pueden activar mediante una pulsación larga, etc. También recomendamos ver el Tutorial en Screencast en nuestro canal de YouTube.

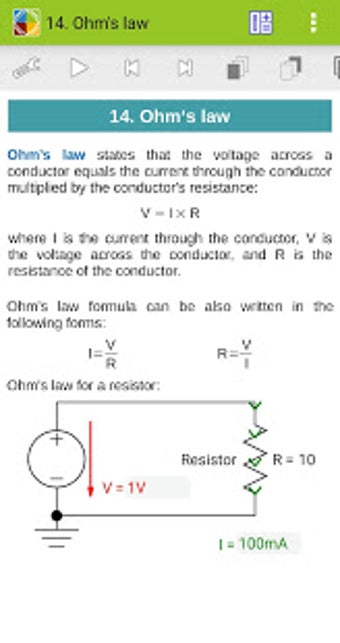

Electric Circuit Studio es un conjunto de herramientas utilizadas para construir circuitos electrónicos, simulación SPICE y cálculo de circuitos. Estas herramientas se complementan con el centro de información que contiene recursos, pinouts de conectores y un breve libro interactivo que explica los teoremas, leyes y circuitos eléctricos básicos. Es una aplicación útil para todos los aficionados a la electrónica, estudiantes u otras personas interesadas en la electrónica.
Editor esquemático y simulador SPICE

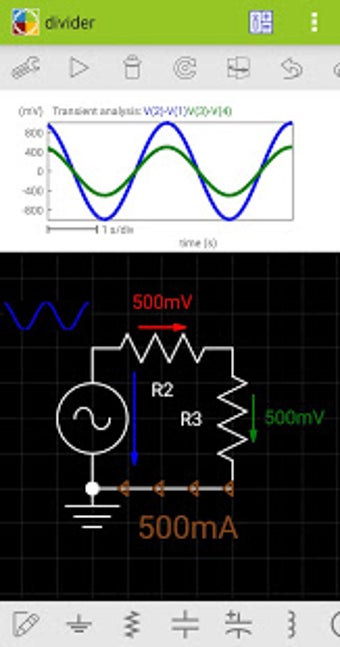

Estas herramientas permiten la creación fácil de diagramas de circuitos y el análisis SPICE de los circuitos creados. El simulador se centra en la representación visual de los resultados simulados, de tal manera que los voltajes y corrientes simulados se pueden colocar en otros lugares del circuito, como texto o gráfico. Además, la magnitud y polaridad de los voltajes y corrientes se pueden representar mediante indicadores visuales, para que puedas verificar los resultados rápidamente. Todos los resultados se pueden mostrar adicionalmente en el gráfico superior, donde se pueden explorar utilizando dos cursores.
Se admiten análisis de CC, CA y transitorios.

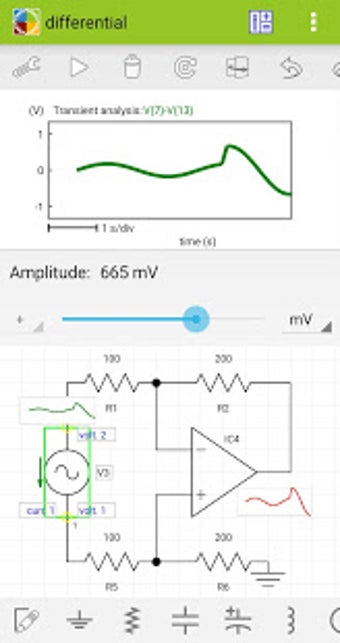

La simulación se puede ejecutar repetidamente (en análisis transitorio) y los resultados se pueden mostrar de forma consecutiva con una velocidad controlada por el usuario (en todos los tipos de análisis), o todos los resultados de la simulación se muestran inmediatamente. Cuando los resultados se muestran de forma consecutiva, puedes controlar los parámetros de los elementos del circuito mediante la barra de búsqueda y ver el cambio de resultados en tiempo real.

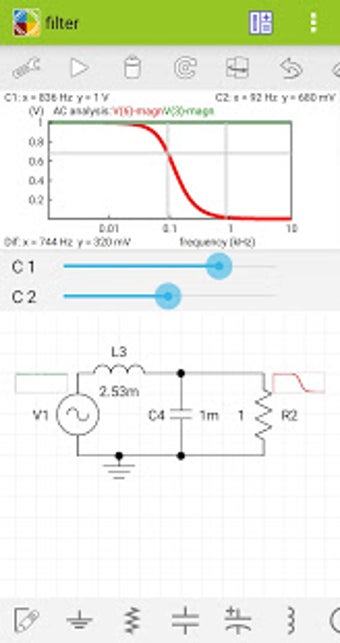

En el análisis de CA, puedes mostrar la magnitud, el valor real, el valor imaginario y la fase de los voltajes y corrientes.
El editor esquemático admite deshacer y rehacer y también trabajar con varios elementos seleccionados. Todos los elementos excepto los cables permiten la rotación y el volteo adecuados del texto dentro de los elementos.
Elementos admitidos: cable, tierra, resistor, condensador, condensador polarizado, inductor, fuente de voltaje de CC, fuente de pulso, fuente sinusoidal, fuente de corriente de CC, texto, imagen, diodo, diodo zener, LED, transistores (NPN, PNP, NMOS, PMOS, NJFET, PJFET), puertas lógicas (NO, Y, NAND, O, NOR, XOR, XNOR), SR latch, D flip-flop, T flip-flop, JK flip-flop, amplificador operacional, temporizador 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potenciómetro, transformador, interruptor SPST, interruptor SPDT, botón pulsador abierto, botón pulsador cerrado, relé SPST, relé SPDT, cruce.
Los modelos de diodos y transistores se pueden insertar a través del directorio compartido.
También se admiten capturas de pantalla y la exportación de todo el circuito.
Los cables se dibujan utilizando autorouting o se pueden dibujar manualmente utilizando líneas de segmento único.
Calculadoras: Ley de Ohm, Resistores en serie/paralelo, Circuito serie-paralelo, Transformación Y-Delta, Resistor para atenuación de voltaje, Calculadora de potencia, Divisor de voltaje, Divisor de corriente, Reactancia/impedancia RLC, Resonancia LC, Filtros pasivos, Carga de condensadores, Cálculos de transformadores, Resistor para LED, Diodo zener, Amplificador operacional, Regulador de voltaje LM317, Temporizador 555, Convertidores A/D y D/A, Inductancia de bobina, Caída de voltaje, Código de color de resistores, Código de resistores SMD, Código de color de inductores, Calculadora de RMS, Convertidor de frecuencia/período, Conversión de capacidad de batería, Vida útil de la batería, Convertidor de decibelios, Calculadora de ancho de traza de PCB
Pinout de conectores
SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS/2, conectores de alimentación ATX, tarjetas SD, tarjetas SIM, Ethernet RJ45, RJ11, RJ14, RJ25, ISO10487 para audio de coche, XLR, LED, Raspberry GPIO
Recursos
Tamaño de cable, Colores de aislamiento de cable, Ampacidad, Resistividad, Valores de resistores, Códigos de condensadores, Valores de condensadores, Paquetes SMD, Unidades de medida, Prefijos SI, serie 7400 de circuitos integrados, Reguladores de voltaje, Puertas lógicas, Símbolos eléctricos, Especificaciones USB
