Droid Tesla Pro para Android

DroidTesla es un motor SPICE simple y potente (simulador de circuitos).

Perfecto para estudiantes que se inician en el diseño y construcción de circuitos electrónicos,

aficionados y experimentadores, e incluso profesionales experimentados que desean una herramienta rápida,

útil para realizar cálculos de diseño de circuitos electrónicos.

Esa es la interactividad y la innovación que no puedes encontrar en las mejores herramientas SPICE para PC como Multisim, LTspice, OrCad o PSpice (las marcas registradas pertenecen a sus respectivos propietarios).

El simulador DroidTesla resuelve circuitos resistivos básicos utilizando la Ley de Corriente de Kirchhoff (KCL)

de manera muy similar a como lo haría un estudiante en una clase de circuitos, el simulador forma sistemáticamente una matriz de acuerdo

con la KCL y luego procede a resolver las cantidades desconocidas utilizando diversas técnicas algebraicas

como la eliminación de Gauss y técnicas de matrices dispersas.

Para componentes no lineales, como el diodo y el BJT, el motor DroidTesla busca la solución aproximada haciendo una suposición inicial sobre una respuesta

y luego mejora la solución con cálculos sucesivos basados en esta suposición.

Este es un proceso iterativo. La simulación de DroidTesla utiliza el algoritmo iterativo de Newton-Raphson

para resolver circuitos con relaciones I/V no lineales.

Para elementos reactivos (condensadores e inductores), el DroidTesla utiliza métodos de integración numérica para aproximar el estado de los elementos reactivos como función del tiempo.

DroidTesla ofrece los métodos de integración trapezoidal (agregaré un método GEAR más tarde) para aproximar el estado de los elementos reactivos.

Aunque para la mayoría de los circuitos, ambos métodos proporcionarán resultados casi idénticos,

se considera generalmente que el método Gear es más estable, pero el método trapezoidal es más rápido y más preciso.

DroidTesla, por ahora, puede simular:

-Resistor

-Capacitor

-Inductor

-Potenciómetro

-Bombilla

-Amplificador operacional ideal

-Transistor de unión bipolar (NPN PNP)

-MOSFET de canal N de agotamiento

-MOSFET de canal N de mejora

-MOSFET de canal P de agotamiento

-MOSFET de canal P de mejora

-JFET N y P

-Diodo PN

-Diodo LED PN

-Diodo Zener PN

-Fuente de corriente AC

-Fuente de corriente DC

-Fuente de voltaje AC

-Fuente de voltaje DC (batería)

-CCVS - fuente de voltaje controlada por corriente

-CCCS - fuente de corriente controlada por corriente

-VCVS - fuente de voltaje controlada por voltaje

-VCCS - fuente de corriente controlada por voltaje

-Fuente de voltaje de onda cuadrada

-Fuente de voltaje de onda triangular

-Amperímetro AC

-Amperímetro DC

-Voltímetro AC

-Voltímetro DC

-Osciloscopio de dos canales

-Interruptor SPST

-Interruptor SPDT

-Interruptor controlado por voltaje

-Interruptor controlado por corriente

-AND

-NAND

-OR

-NOR

-NOT

-XOR

-XNOR

-Flip-flop JK

-Display de 7 segmentos

-Flip-flop D

-Relé

-IC 555

-Transformador

-Circuito de Graetz

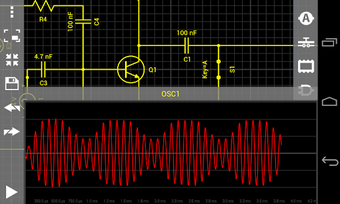

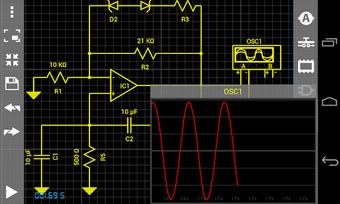

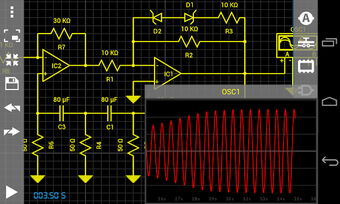

Si estás haciendo un

oscilador, debes poner un pequeño valor inicial en algunos de los

elementos reactivos. (ver los ejemplos)
