CAD-Earth para Windows

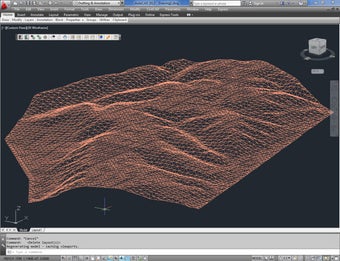

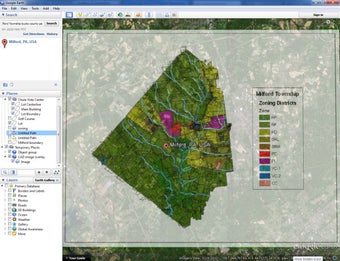

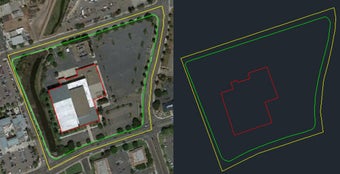

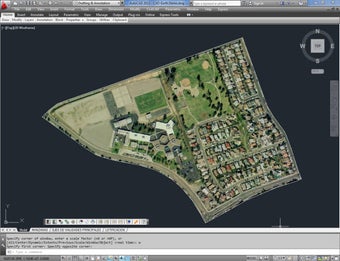

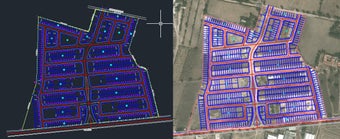

Con CAD-Earth puedes importar/exportar rápidamente y de manera sencilla imágenes, objetos y configuraciones de terreno entre Google Earth y los principales programas CAD. Al seleccionar una polilínea cerrada, la imagen correspondiente de Google Earth se puede importar en color completo o en escala de grises en los principales formatos de imagen (BMP, JPEG, TIFF). La imagen puede ser recortada dentro de la polilínea cerrada y se pueden crear imágenes en mosaico unidas para aumentar la resolución de la imagen. También puedes importar polígonos, rutas y marcadores de posición desde Google Earth a los principales programas CAD (AutoCAD, ZWCAD+, Bricscad). Los polígonos pueden ser importados como polilíneas 2D o 3D proyectadas al terreno, aplicando opcionalmente un color de relleno. Los marcadores de posición pueden ser importados como bloques con elevación, incluyendo el nombre y la descripción del marcador. Se incluye una biblioteca de símbolos donde puedes seleccionar el bloque del marcador de posición a insertar o puedes añadir tus propios bloques. Los objetos CAD como líneas, polilíneas, arcos, círculos y puntos pueden ser exportados a Google Earth como polígonos, rutas o marcadores de posición. El grosor de línea del objeto, contorno, color de relleno y opacidad pueden ser ajustados. La suavidad de la curva se puede controlar especificando la longitud máxima del segmento y el ángulo de deflexión. También se pueden establecer el nombre del marcador de posición, la descripción, la escala y el icono. También puedes exportar dibujos CAD a Google Earth como superposiciones de imagen. La captura de imagen puede ser en color completo, escala de grises o B/N en los principales formatos de imagen (BMP, JPEG, TIFF, PNG, GIF). El color de fondo puede ser completamente transparente o cambiarse a otro color si se desea. También se pueden tomar capturas de pantalla en secciones para aumentar la resolución final de la imagen. Se pueden crear mallas de terreno dentro de una polilínea cerrada existente o a lo largo de un camino de polilínea calculando las elevaciones de los puntos desde Google Earth. Especificando el punto de origen, el ángulo de rotación y la distancia entre filas y columnas, se puede ajustar la densidad y precisión de la malla. La malla resultante puede ser procesada para obtener líneas de contorno, perfil dinámico y dibujos de sección completos con anotaciones.

La versión de demostración de CAD-Earth tiene un límite de 500 puntos al importar una malla de terreno desde Google Earth. Solo se pueden importar o exportar 10 objetos a Google Earth. Además, todas las imágenes importadas o exportadas a Google Earth tienen líneas de marca de agua con el texto 'Versión de Demostración de CAD-Earth'. La versión registrada de CAD-Earth puede procesar cualquier número de puntos y objetos y las imágenes no tienen líneas de marca de agua con texto.
