OPEN CASCADE CAD Assistant para Android es un visor y convertidor offline para modelos CAD 3D y de malla.

Si deseas utilizar esta tecnología para el desarrollo de soluciones personalizadas para tu negocio, contáctanos en:

https://www.opencascade.com/contact

Visualización y conversión básica de modelos CAD

La funcionalidad básica es proporcionada por el componente de Intercambio de Datos CAD de Open CASCADE Technology (OCCT).

Los formatos de archivo y datos soportados son:

- BREP: formato nativo de OCCT para geometría de forma, topología y estructura de ensamblaje.

- IGES (5.1 y 5.3): geometría de forma, colores, nombres de objetos de nivel superior, información del archivo.

- STEP (AP203 y AP214): geometría de forma, estructura de ensamblaje, colores, nombres, propiedades de validación, información del archivo.

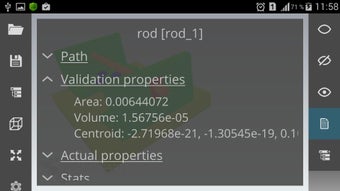

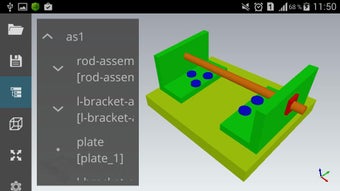

La estructura de ensamblaje del modelo se puede navegar a través del navegador de árbol. Los componentes del ensamblaje se pueden ocultar o mostrar según sea necesario para inspeccionar el modelo. La sub-ensamblaje o parte seleccionada se puede consultar para obtener sus propiedades.

El modelo CAD (total o parte seleccionada o sub-ensamblaje) se puede exportar a cualquiera de los formatos CAD o de malla soportados.

Visualización de datos de malla

La funcionalidad adicional es la visualización de modelos de malla con datos asociados, implementada utilizando el componente de visualización de malla de OCCT.

Los formatos de malla soportados son:

- STL es el estándar de facto en impresión 3D.

- PLY tiene la capacidad de almacenar datos asociados con nodos y elementos de malla. Si tienes en tu aplicación un modelo representado por malla, se puede guardar fácilmente en formato PLY y visualizar en una tableta. Se pueden añadir datos adicionales (color RGB o escalar) a cada polígono o nodo.

- OBJ es el estándar para animación 3D y es soportado por la mayoría de aplicaciones gráficas 3D.

- JT es el estándar ISO para la visualización eficiente de datos CAD 3D.

- glTF es un estándar abierto para activos 3D.

CAD Assistant te permite ver la malla en vista alámbrica, sombreada y vista reducida. Si la malla contiene texturas asociadas, colores o datos escalares, se puede visualizar con elementos coloreados de acuerdo a la propiedad seleccionada. Para cantidades escalares, se muestra una escala de color interactiva, proporcionando controles para manipular el rango de cantidades mostradas.

Operaciones comunes

CAD Assistant para Android está optimizado para dispositivos con pantalla táctil multi-touch y proporciona manipulación intuitiva de la vista 3D mediante gestos con los dedos.

La barra de herramientas izquierda proporciona botones para ajustar el modelo a la ventana y elegir vistas estándar. El submenú de configuración proporciona acceso a las opciones del visor y de la aplicación, información del archivo y registro de mensajes.

Los archivos se pueden abrir desde el almacenamiento local (memoria interna o tarjeta SD). CAD Assistant se integra con Android para que las aplicaciones que soportan asociaciones de archivos lo inicien para abrir archivos de tipos relevantes. Por ejemplo, puedes abrir un archivo STEP enviado por correo simplemente haciendo clic en el archivo adjunto en el cliente de correo.

Los modelos CAD se pueden guardar en formato STEP, IGES o BREP como datos CAD; los modelos CAD y de malla se pueden guardar en formato PLY, STL u OBJ como datos poligonales. El diálogo de guardar archivo también permite guardar la imagen actual del modelo en formato PNG. Si se selecciona el directorio de destino Correo, el cliente de correo se iniciará automáticamente con el archivo guardado como adjunto.

Dispositivos soportados

CAD Assistant ha sido probado para funcionar en una amplia gama de tabletas y smartphones modernos. Sin embargo, ten en cuenta que solo soporta la orientación de pantalla en paisaje y esto podría ser inconveniente en teléfonos.

La aplicación requiere OpenGL ES 3.0+ o OpenGL ES 2.0 con la extensión GL_OES_element_index_uint.

Limitaciones

Dependiendo del dispositivo, abrir archivos grandes puede llevar tiempo. Los dispositivos con procesador gráfico de gama baja podrían ser lentos al mostrar modelos grandes. Para escenas grandes (millones de triángulos), el sistema puede cerrar la aplicación sin previo aviso debido a problemas con la GPU. En general, los archivos de menos de 50 Mb se pueden considerar seguros para abrir en todos los dispositivos.

Consulta más en https://www.opencascade.com/content/cad-assistant
