Branch Pipe Layouts para Android

Aplicación de Diseño de Tuberías Ramales creada para obtener el Diseño de Patrón Plano o Diseño de Fabricación para Tuberías Planas o Casquillos, Intersección de Tubería a Tubería a 90 Grados con Diámetro Igual, Intersección de Tubería a Tubería a 90 Grados con Diámetro Desigual con distancia de desplazamiento, Intersección de Tubería o Boquilla a Cono a 90 Grados o Intersección de Tubería o Boquilla a Cono con Ejes Paralelos.

Se recomienda introducir el Valor Medio para el diseño.

Esta aplicación también se utiliza para diseñar Tuberías Ramales a Tubería, Corte de Ramales de Tubería, Ramal en T de Tubería, Formación en Y de Tubería y se basa en la fórmula de Corte de Ramales de Tubería.

El diseño proporciona el Ancho y Tamaño de Longitud de la Placa Plana y 12 Partes, 24 Partes, 36 Partes, 48 Partes, 96 Partes o puedes introducir un Valor Manual Deseado para el diseño del Patrón Plano de la Tubería Ramal.

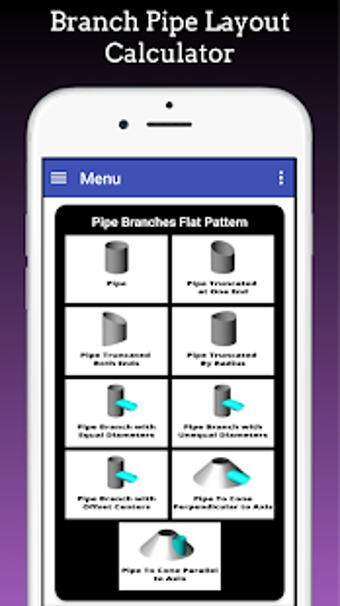

Esta aplicación incluye las siguientes Opciones de Patrón Plano o Diseño de Fabricación:

1. Diseño de Tubería o Casquillo. En esta función se calcula el Patrón Plano de Tubería o Casquillo. Tiene opción para el Número de Partes y el Número de Niveles para obtener el diseño de la Tubería. Se requiere como entrada el Diámetro y la Altura de la Tubería o Casquillo. El diseño proporciona el Ancho y Tamaño de Longitud de la Placa Plana.

2. Tubería o Cilindro Truncado en un Ángulo en el Lado Superior. - En esta Tubería o Cilindro se trunca en un ángulo. Debemos dar el valor de entrada como Diámetro de la Tubería, Altura del Lado Grande y Altura del Lado Pequeño.

3. Tubería o Cilindro Truncado en un Ángulo en la Parte Superior e Inferior - En esta Tubería o Cilindro se trunca en un ángulo en Ambos Lados Superior e Inferior. Debemos dar el valor de entrada como Diámetro de la Tubería, Altura del Centro de la Tubería, Ángulo del Lado Superior de la Tubería, Ángulo del Lado Inferior de la Tubería.

4. Tubería o Cilindro Truncado en la Parte Superior con Algún Radio - En esta Tubería o Cilindro se trunca en Algún Radio en la Parte Superior de la Tubería o Cilindro. Debemos dar el valor de entrada como Diámetro de la Tubería, Altura del Centro de la Tubería, Radio del Lado Superior de la Tubería.

5. Intersección de Tubería a Tubería O Cilindro a Cilindro a 90 Grados con Diámetro Igual. En esta rama se forma por la intersección de dos cilindros o tuberías. La Tubería Ramal o Cilindro está a 90 grados teniendo un Diámetro igual de la Rama y la Tubería Principal. Debemos dar el valor de entrada como Diámetro de la Tubería Principal o Ramal, Distancia del Centro de la Boquilla o Tubería o Cilindro desde el eje.

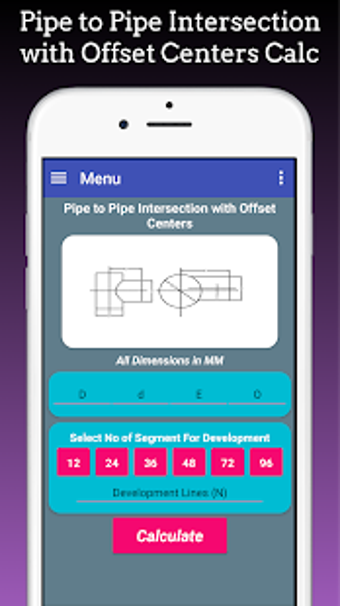

6. Intersección de Tubería a Tubería O Cilindro a Cilindro a 90 Grados con Diámetro Desigual y Distancia de Desplazamiento. En esta rama se forma por la intersección de dos cilindros o tuberías. La Tubería Ramal o Cilindro está a 90 Grados teniendo un Diámetro desigual de la Rama y la Tubería Principal o teniendo alguna Distancia de Desplazamiento. Debemos dar el valor de entrada como Diámetro de la Tubería Principal, Diámetro de la Tubería Ramal, Distancia del Centro de la Tubería o Boquilla o Cilindro desde el eje y Distancia de Desplazamiento de la Tubería Ramal.

7. Intersección de Tubería a Cono O Cono a Cilindro O Cono a Boquilla a 90 Grados. En esta interacción de Tubería o Boquilla o Cilindro con el Cono se forma a 90 Grados. Debemos dar el valor de entrada como Diámetro del Lado Grande del Cono, Diámetro del Lado Pequeño del Cono, Altura del Cono, Diámetro de la Tubería o Boquilla, Altura de la Tubería o Boquilla desde la Base del Cono, Distancia del Centro de la Tubería o Rama desde el eje central.

8. Intersección de Tubería a Cono O Cono a Cilindro O Cono a Boquilla con Ejes Paralelos. En esta interacción de Tubería o Boquilla o Cilindro con el Cono se forma en Ejes Paralelos. Debemos dar el valor de entrada como Diámetro del Lado Grande del Cono, Diámetro del Lado Pequeño del Cono, Altura del Cono, Diámetro de la Tubería o Boquilla, Altura de la Tubería o Boquilla desde la Base del Cono, Distancia del Centro de la Tubería o Rama desde el eje central.

La Aplicación de Diseño de Tuberías Ramales es una herramienta ampliamente utilizada para la Fabricación de Bobinas de Tubería, Recipientes a Presión, Oleoductos y otros Equipos de Proceso donde se utilizan Conexiones Ramales de Tubería. Es útil para Ingenieros de Tuberías, Ingenieros de Fabricación, Montadores de Tuberías, Montadores de Fabricación, Ingenieros de Producción, Ingenieros de Calidad, Ingenieros de Costos y Estimaciones, Ingenieros de Auto Cad, Ingenieros de Diseño en el Campo de la Fabricación de Equipos de Proceso.
