Branch Pipe Layouts Pro para iOS

Aplicación de Diseño de Tuberías Ramificadas construida para obtener el diseño de patrón plano o diseño de fabricación para tubería o carcasa, intersección de tubería a tubería a 90 grados con diámetro igual, intersección de tubería a tubería a 90 grados con diámetro desigual y distancia de desplazamiento, intersección de tubería o boquilla a cono a 90 grados o intersección de tubería o boquilla a cono con eje paralelo.

Se recomienda introducir el valor medio para el diseño.

Esta aplicación también se utiliza para diseñar tuberías ramificadas a tubería, corte de ramificación de tubería, ramificación en tee de tubería, formación en Y de tubería y se basa en la fórmula de corte de ramificación de tubería.

El diseño proporciona el ancho y tamaño de longitud de la placa plana y 24 valores de partes para el diseño del patrón plano de la tubería ramificada.

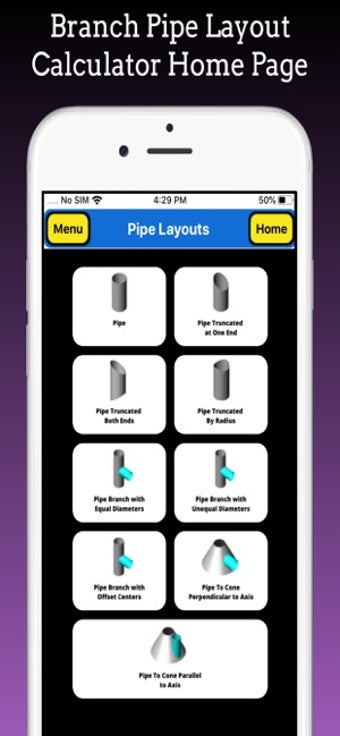

Esta aplicación incluye las siguientes opciones de diseño de patrón plano o diseño de fabricación:

1. Diseño de tubería o carcasa. En esta función se calcula el patrón plano de la tubería o carcasa. Tiene opción para el número de partes y el número de niveles para obtener el diseño de la tubería. Se requiere como entrada el diámetro y la altura de la tubería o carcasa. El diseño proporciona el ancho y tamaño de longitud de la placa plana.

2. Tubería o cilindro truncado en un ángulo en el lado superior. - En este caso, la tubería o cilindro está truncado en un ángulo. Debemos proporcionar el valor de entrada como el diámetro de la tubería, la altura del lado grande y la altura del lado pequeño.

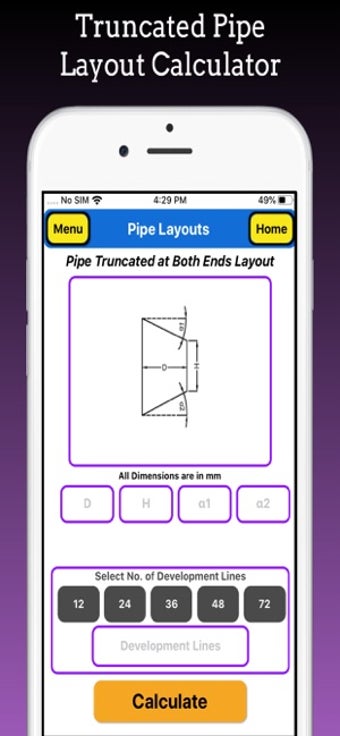

3. Tubería o cilindro truncado en un ángulo en la parte superior e inferior - En este caso, la tubería o cilindro está truncado en un ángulo en ambos lados, superior e inferior. Debemos proporcionar el valor de entrada como el diámetro de la tubería, la altura del centro de la tubería, el ángulo del lado superior de la tubería y el ángulo del lado inferior de la tubería.

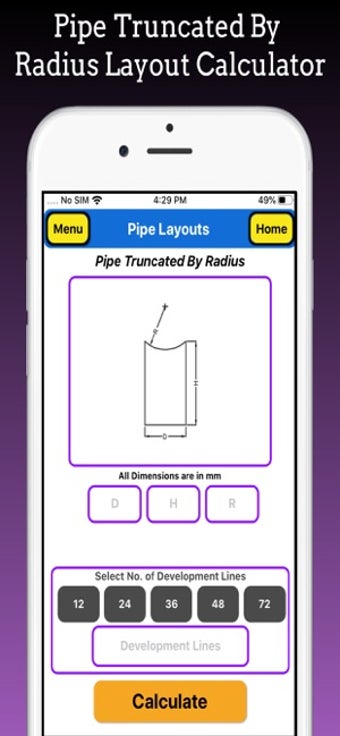

4. Tubería o cilindro truncado en la parte superior con algún radio - En este caso, la tubería o cilindro está truncado en algún radio en la parte superior de la tubería o cilindro. Debemos proporcionar el valor de entrada como el diámetro de la tubería, la altura del centro de la tubería y el radio del lado superior de la tubería.

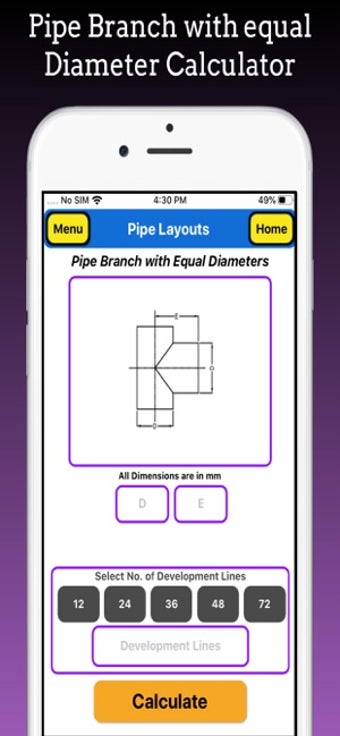

5. Intersección de tubería a tubería O cilindro a cilindro a 90 grados con diámetro igual. En esta ramificación se forma por la intersección de dos cilindros o tuberías. La tubería o cilindro ramificado está a 90 grados, teniendo un diámetro igual al de la tubería principal. Debemos proporcionar el valor de entrada como el diámetro de la tubería principal o ramificada, la distancia del centro de la boquilla o tubería o cilindro desde el eje.

6. Intersección de tubería a tubería O cilindro a cilindro a 90 grados con diámetro desigual y distancia de desplazamiento. En esta ramificación se forma por la intersección de dos cilindros o tuberías. La tubería o cilindro ramificado está a 90 grados, teniendo un diámetro desigual al de la tubería principal o teniendo alguna distancia de desplazamiento. Debemos proporcionar el valor de entrada como el diámetro de la tubería principal, el diámetro de la tubería ramificada, la distancia del centro de la tubería o boquilla o cilindro desde el eje y la distancia de desplazamiento de la tubería ramificada.

7. Intersección de tubería a cono O cono a cilindro O cono a boquilla a 90 grados. En este caso, la interacción de la tubería o boquilla o cilindro con el cono se forma a 90 grados. Debemos proporcionar el valor de entrada como el diámetro del lado grande del cono, el diámetro del lado pequeño del cono, la altura del cono, el diámetro de la tubería o boquilla, la altura de la tubería o boquilla desde la base del cono, la distancia del centro de la tubería o ramificación desde el eje central.

8. Intersección de tubería a cono O cono a cilindro O cono a boquilla con eje paralelo. En este caso, la interacción de la tubería o boquilla o cilindro con el cono se forma en un eje paralelo. Debemos proporcionar el valor de entrada como el diámetro del lado grande del cono, el diámetro del lado pequeño del cono, la altura del cono, el diámetro de la tubería o boquilla, la altura de la tubería o boquilla desde la base del cono, la distancia del centro de la tubería o ramificación desde el eje central.

La aplicación de diseño de tuberías ramificadas es una herramienta ampliamente utilizada para la fabricación de bobinas de tubería, recipientes a presión, tuberías y otros equipos de proceso donde se utilizan conexiones ramificadas de tubería. Es útil para ingenieros de tuberías, ingenieros de fabricación, ajustadores de tuberías, ajustadores de fabricación, ingenieros de producción, ingenieros de calidad, ingenieros de costos y estimaciones, ingenieros de Auto Cad, ingenieros de diseño en el campo de la fabricación de equipos de proceso.
