ASHRAE HVAC Duct Sizer para Android

La aplicación ASHRAE HVAC Duct Sizer te permite dimensionar rápidamente un recorrido de conducto HVAC o una gama de tamaños de conductos utilizando el método de fricción constante. Piensa en esta aplicación como una versión digital del clásico Trane Ductulator (Ductulator es una marca registrada de Trane International, Inc.).

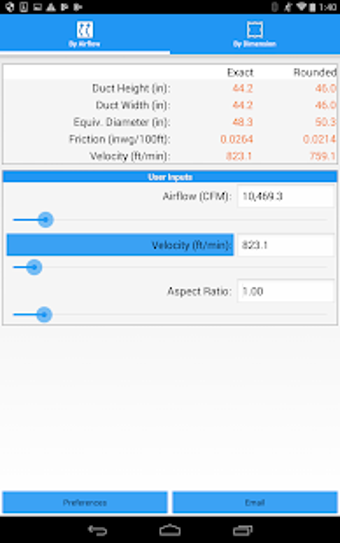

En el modo "Dimensionar por Flujo de Aire", puedes especificar el flujo de aire total en CFM (o L/s), la relación de aspecto y uno de los valores de la velocidad del aire o la pérdida de fricción por cada 100 pies (30 metros). Los resultados incluyen tanto las dimensiones exactas como las redondeadas de altura y ancho (o diámetro) y la velocidad calculada y la pérdida de fricción.

En el modo "Dimensionar por Dimensiones", puedes analizar un sistema de conductos existente. Hay opciones para introducir las dimensiones del conducto existente y uno de los valores de flujo de aire o velocidad para derivar la pérdida de fricción del conducto calculada.

En el modo "Rango de Tamaños de Conductos", puedes especificar valores mínimos y máximos de pérdida de fricción y flujo de aire para mostrar una gama de tamaños de conductos que se encuentren entre los límites de pérdida de fricción.

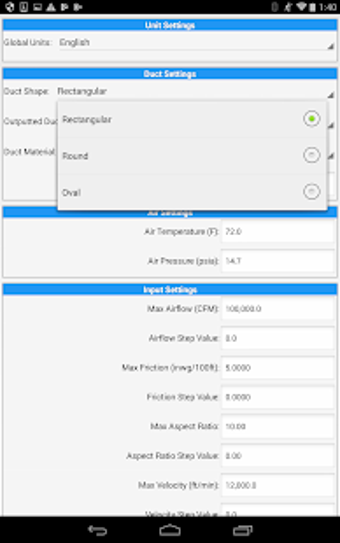

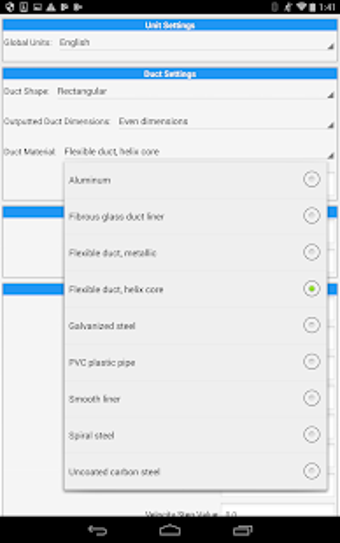

Puedes especificar parámetros adicionales como la forma del conducto (rectangular, redondo u ovalado), la temperatura del aire y la presión del aire. También puedes elegir mostrar los valores en unidades inglesas (IP) o métricas (SI).

Esta aplicación utiliza controles deslizantes que te permiten incrementar o decrementar rápidamente los valores de entrada y observar inmediatamente los resultados calculados.

Finalmente, puedes enviar por correo electrónico todas las entradas y resultados de los 3 modos de entrada para realizar un análisis adicional utilizando tu ordenador de escritorio. El correo electrónico incluye texto HTML y un archivo .CSV que se puede importar en cualquier hoja de cálculo popular.

La aplicación "ASHRAE HVAC Duct Sizer" fue diseñada por Carmel Software Corporation específicamente para ASHRAE.
