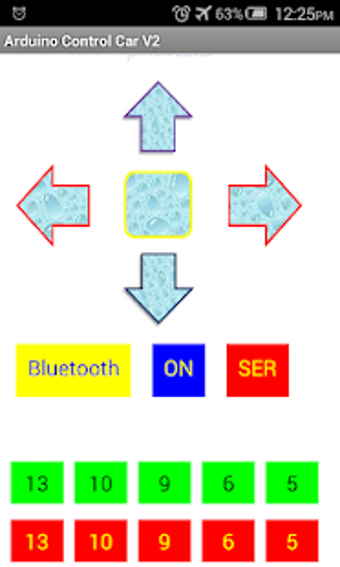

Arduino Control Car V2 para Android

Control a través de Bluetooth de su coche Arduino (El Profe Garcia)

/* Control de Coche Arduino V2 Por: El Profe Garcia

ARDUINO L293D(Puente H)

5 10

6 15

9 7

10 2

5V 1, 9, 16

GND 4, 5, 12, 13

El motor 1 se conecta a los pines 3 y 6 del Puente H

El motor 2 se conecta a los pines 11 y 14 del Puente H

La fuente de alimentación de los Motores se conecta a tierra y

el positivo al pin 8 del puente H.

Conexión del Módulo Bluetooth HC-06 y el Arduino

ARDUINO Bluetooth HC-06

0 (RX) TX

1 (TX) RX

5V VCC

GND GND

!!Cuidado!! Las conexiones de TX y RX al módulo Bluetooth deben estar desconectadas

en el momento que se realiza la carga del código (Sketch) al Arduino.

Conexión Sensor Ultrasonido HC-SR04

ARDUINO Ultrasonido HC-SR04

2 Echo

3 Trig

5V VCC

GND Gnd

Conexión Servo SG90

ARDUINO Ultrasonido HC-SR04

11 Signal

5V VCC

GND Gnd

*/
