Descripción del desarrollador
NRG Alignment Viewer es una herramienta de Ingeniería Civil que permite la visualización de alineaciones geométricas, líneas, puntos y secciones transversales.
Diseñada para asistir en la construcción/mantenimiento de carreteras y ferrocarriles, el NRG Alignment Viewer permite la conversión entre coordenadas mundiales geodésicas WGS84/ETRS89 (Latitud Longitud) a coordenadas cartesianas Este Norte y coordenadas de alineación geométrica basadas en una transformación dada.
Si no se proporciona ninguna transformación, se utilizará OSGB36 (Reino Unido) como predeterminado.
NRG Alignment Viewer ofrece un modo de seguimiento y un modo de búsqueda.
El modo de seguimiento proporcionará al usuario actualizaciones en tiempo real de la posición GPS de su dispositivo en formatos WGS84, Cartesian EN y alineación geométrica. También se puede solicitar un código postal para la ubicación actual bajo demanda.
El modo de búsqueda permitirá al usuario buscar una ubicación específica o ver las coordenadas WGS84, Cartesian EN o de alineación geométrica para una posición de mapa dada. Los usuarios también pueden solicitar la ubicación de un código postal dado (se debe proporcionar un código de país, por ejemplo, Reino Unido, Estados Unidos, etc. para la búsqueda de códigos postales)

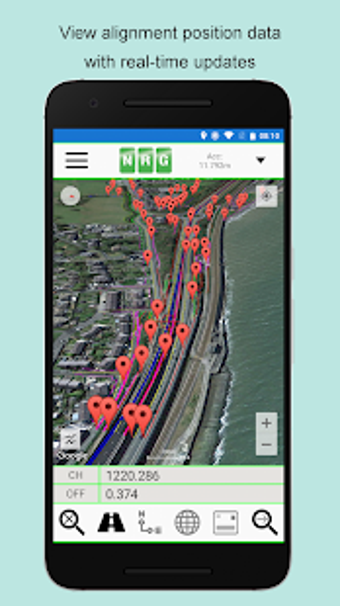

**Alineaciones Geométricas**
Las alineaciones se pueden cargar mediante los siguientes métodos:
Cargando un archivo de alineación NRG (.nst).
Importando un archivo LandXML a un archivo de alineación NRG.
El visualizador de alineaciones NRG proporciona soporte para alineaciones geométricas que incorporan curvas, espirales, clotoides, parábolas y líneas rectas.
Proporciona soporte para alineaciones utilizando Chainage/Station/Meterage y Offset.

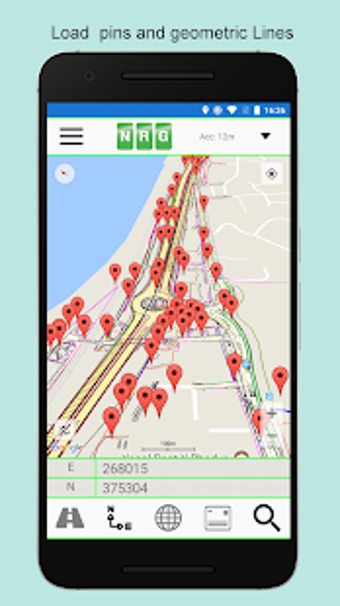

**Pines/Puntos Geométricos**
Permite la importación de pines desde archivos de Google Earth (.kml), archivos de pines NRG (.gpf) y archivos ASCII/CSV (.txt).
Los pines se pueden colocar manualmente basándose en coordenadas geodésicas, cartesianas EN o de alineación geométrica.
Permite la edición de pines importados.
Permite la exportación de nuevos archivos de pines (.kml, .gpf o .txt).
**Líneas Geométricas**
Las líneas se pueden importar desde un archivo de Google Earth (.kml).
Las líneas se pueden cargar en el mapa, cargar en la sección transversal o cargar en ambos.
Se puede seleccionar el color de visualización de la sección transversal para cada archivo de línea.
Proporciona soporte para cargar múltiples archivos de línea a la vez.

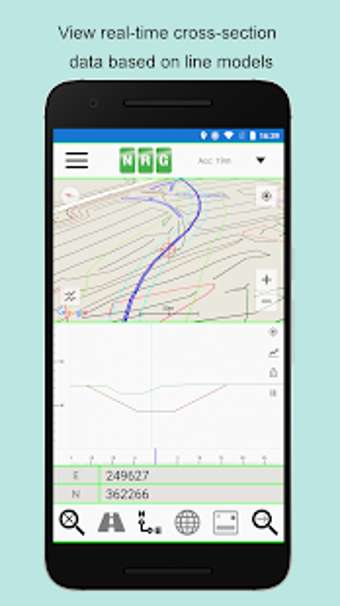

**Secciones Transversales**
Permite la creación de una sección transversal perpendicular a una alineación geométrica dada.
La sección transversal se puede actualizar en tiempo real (modo de seguimiento) o bajo demanda (modo de búsqueda).
El modo de sección transversal admite la pausa de actualizaciones, el bloqueo de escala/transformación y la importación de datos de elevación del terreno de Google.
**Modo Paisaje**
Perfecto para colocar en el salpicadero de su vehículo, el modo paisaje de NRG Alignment Viewer proporciona actualizaciones claras y en tiempo real de la posición del dispositivo en términos de coordenadas WGS84, Cartesian EN y de alineación geométrica (Chainage/Station/Meterage).
NRG Alignment Viewer proporciona muchas preferencias definidas por el usuario para personalizar su uso de nuestra herramienta.
**Opciones de Configuración de Alineación Geométrica**
Formación de visualización de offset: -/+ o Izquierda/Derecha.
Distancia de alineación: Chainage/Station/Meterage.
Formato de alineación 10000/10+000.
Visualización de decimales para Alineación/EN.
**Opciones de Configuración del Mapa**
Habilitar / Deshabilitar desplazamiento en tiempo real del mapa.
Tipos de mapa Calle, Satélite e Híbrido.
Habilitar / Deshabilitar punto central de retícula.
Habilitar / Deshabilitar barra de escala de distancia.
Seleccionar unidad de medida de la barra de escala: Imperial/Métrico.
**Opciones de Configuración de Sección Transversal**
Centro de sección transversal: Punto Medio o Offset definido por el Usuario.
Sección de escala definida por el usuario / Distancia de sección transversal.
Exageración Vertical.
Distancia del segmento de Elevación de Google
Habilitar / Deshabilitar barras de escala.
**Manual**
El manual de NRG Alignment Viewer se puede encontrar en http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf
Se recomienda encarecidamente que los nuevos usuarios consulten el manual para aprovechar al máximo el NRG Alignment Viewer.
Etiquetas: GPS, Alineación Geométrica, WGS84, ETRS89, OSGB36, Ingeniería Civil, Mantenimiento de Carreteras, Topografía, Sección transversal
